CD/DVD Çoğaltım Cihazları
Kurulum, Kullanım ve Sorun Çözme Rehberi

KURULUM

1. Öncelikle  CD/DVD  yazıcılarımızı  kasaya  monte  ediyoruz.  Monte  ederken  yazıcıların  her  iki  tarafina  da  ikişer  adet vida  (toplam  dört)    ile  vidalayalım.  Çünkü  yazım  esnasında  dönüş hızı  10.000  (on  bin)  devire  kadar  çıkabileğinden muhtemel sarsıntılara karşı sağlama alalım.
2. Data kablolarını takarken mavi uçları borda siyah uçları da yazıcılara takıyoruz.


Şekil-1

Şekil-2


3. Yazıcıların elektrik kablolarını takarken sarı kabloların Şekil-1 'de göründüğü gibi olmasına dikkat edelim. Unutmayın ki yanlış takmanız durumunda cihazınızın zarar görme ve garanti dışı kalma ihtimali bulunmaktadır.
4. Geldik en önemli kısma; kontrol kartının elektrik bağlantısını yaparken yazıcılardakinin tam tersini yapıyoruz. (Şekil-2)
5. Eğer güç kaynağından (power supply) gelen bağlantı kabloları yetersiz ise "power çoklayıcı" kullanmanız gerekecektir. Power çoklayıcıları Şekil-3 deki gibi bağlıyoruz. Cihazınızın her türlü hareketinde (taşınma, sarsıntı) power çoklayıcıların çıkmaması için kelepçe kullanmamız yararımıza olacaktır.
6. Güç kaynağımızın (Power Supply) voltaj ayarı var ise şehir şebekesi olan 230 Volt olarak ayarlıyoruz.


Şekil-3

Şekil-4

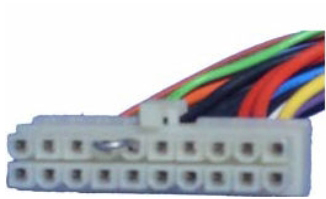

7. Son olarak güç kaynağımızdan gelen 20 li power kablosunu bir iletken tel ile kısa devre yaptırıyoruz. (Şekil 4-5)
Artık sistemimiz çalışmaya hazırdır. Açma kapama için Şekil-6 da gördüğümüz üzerinde 1 ve 0 yazan düğmeyi kullanıyoruz.


Şekil-5

Şekil-6


KULLANIM

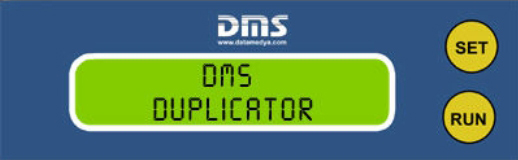

Duplicator sistemi ilk açtığımızda karşılaşacağımız ekran olup sistem öncelikle üretici firmayı ekranda belirtir.

Şekil-7

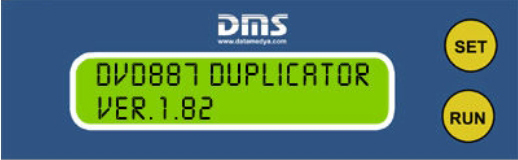

Ardından kontrol kartının türünü (CD veya DVD Kontrol Kartı) ve üzerinde yüklü olan firmware versiyonu hakkında bilgi verir.

Şekil-8

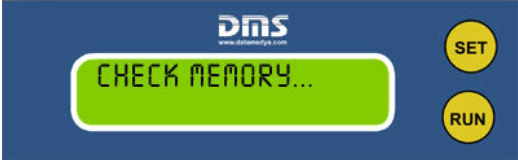

Ardından bellek (memory) kontrolü yaparak düzgün çalışıp çalışmadığını kontrol eder.

Şekil-9

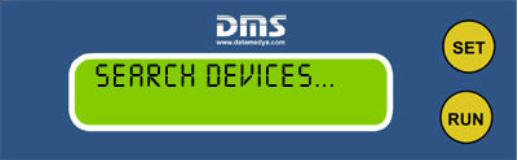

Ardından duplicator sistemi üzerine takılı olan cihazların (yazıcılar ve varsa hdd) aramasını ve kontrolünü yapar.

Şekil-10

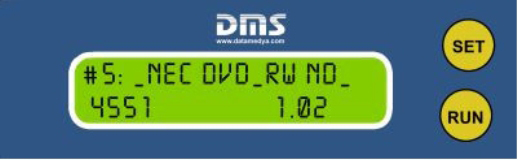

Arama aşamasında bulmuş olduğu yazıcıların markasını, modelini ve yazıcılar üzerinde yüklü olan firmware versiyonunu denetler

Şekil-11

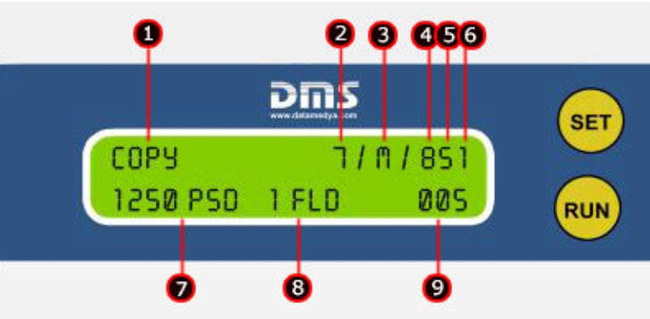

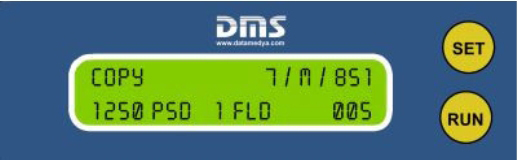

Bütün işlemlerin gerçekleştiği ekrandır. Şekil13 'te bu ekranda görünen herşeyin tam bir açıkana kadar olan herşeyi Duplicator sistemi ilk açtığımızda karşılaşacağımız ekran olup sistem öncelikle üretici firmayı ekranda belirtir.

Şekil-12


Şekil-12

1. Yapılan işlemi gösterir. Çoğaltımın başlatılabilmesi için ekranımızda yukarıda görüldüğü gibi COPY yazmalı.
2. Çoğaltmak üzere sisteme kaç adet boş CD/DVD yerleştirildiğini gösterir.
3. Çoğaltılacak olan ANA CD nin (master) hangi yazıcıya konulması gerektiğini gösterir. (M) olması durumunda dilediğimiz yaczıcıya koyabiliriz. Aksi durumda belirtilen yazıcıya koymak zorundayız.
